¿Qué puerto es cuál en la carcasa de membrana de PTFE de la serie SM106?

A menudo se nos pide que aclaremos cómo se conectan los puertos de nuestras carcasas de membrana de PTFE, por lo que pensamos que sería una buena idea destacar esto en el blog.

Las carcasas de la serie SM106 (y SM206) tienen cuatro puertos y están numerados del 1 al 4. En una instalación típica, se utilizan tres puertos: puerto de entrada, puerto de salida y puerto de drenaje con el puerto de repuesto tapado (se suministra un tapón de puerto NPT con la carcasa para este fin). La carcasa está diseñada con cuatro puertos para brindar flexibilidad al montar la carcasa en un panel, ya que la ruta del flujo se puede organizar de izquierda a derecha o de derecha a izquierda.

Aquí la trayectoria del flujo es de izquierda a derecha con el Puerto 3 en la parte inferior y el 4 tapado –

SM106 Flow Path Left to Right

Y si la trayectoria del flujo de derecha a izquierda, la carcasa está invertida con el puerto 4 en la parte inferior:

SM106 Flow Path Right to Left

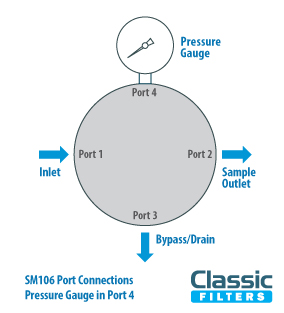

El puerto 4 también se puede utilizar para otras funciones, como un manómetro:

SM106 Flow with Pressure Gauge



Si desea analizar las conexiones de puerto de la serie SM106 o cualquier otra carcasa de filtro, no dude en llamarnos al +44 (0)1634 724224 o enviarnos un correo electrónico a [email protected] .
