Защита регулятора давления с помощью коалесцирующего фильтра

Если вы продаете или выбираете регуляторы давления, вы уже знаете, что они выходят из строя из-за загрязнений. Часто упускается из виду жидкость.

Масляный туман, конденсат и мелкие аэрозоли перемещаются вместе с газом. Они смачивают седло, заклинивают клапан и нарушают регулирование задолго до того, как небольшой входной диск выглядит заблокированным. Коалесцирующий фильтр, установленный перед регулятором, является стандартным способом предотвращения этого.

Входного диска недостаточно

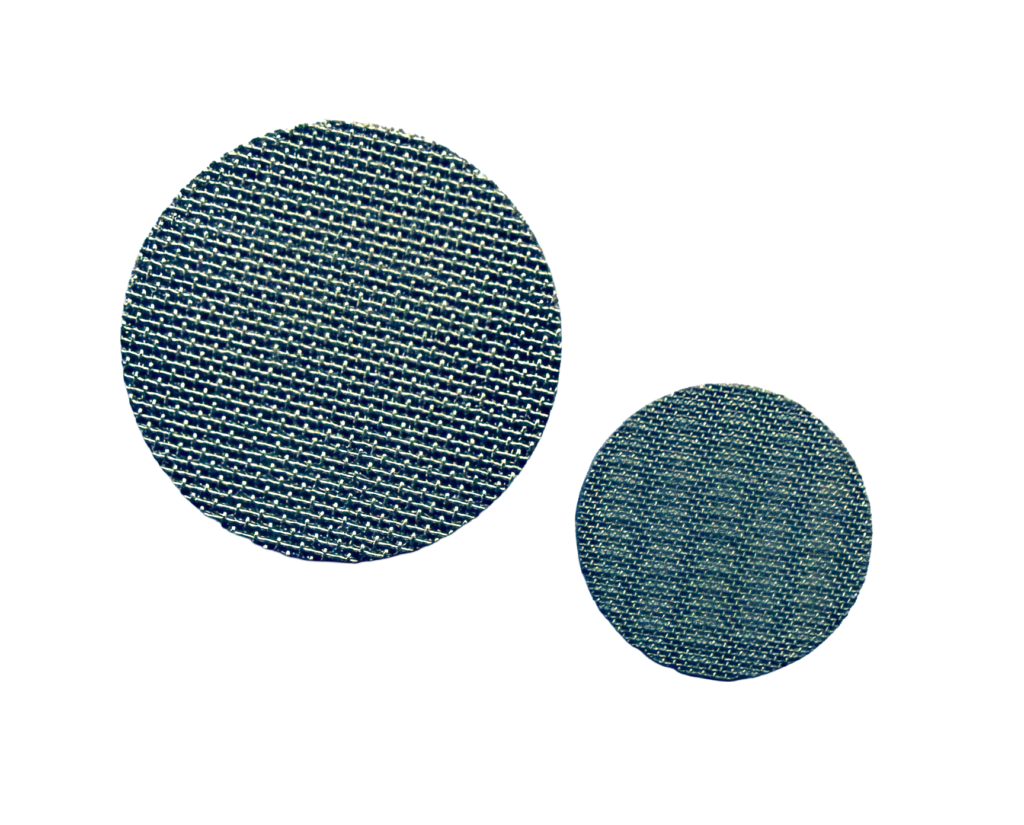

Большинство регуляторов давления имеют небольшой плоский фильтрующий диск во входном отверстии, обычно 20 или 40 микрон. Мы рассматриваем это на нашей странице фильтров регуляторов давления. Диск имеет очень малую площадь поверхности, поэтому твердые частицы быстро его забивают. Чтобы заменить его, необходимо разобрать компрессионное соединение на входе.

Он также почти ничего не делает с жидкими аэрозолями. Они проходят через крупнопористый диск и собираются на седле и пружине. Срок службы снижается, выходное давление колеблется, и регулятор выходит из строя.

Надлежащий корпус фильтра перед регулятором обеспечивает значительно большую площадь поверхности элемента. Вы меняете фильтрующий элемент, а не обслуживаете регулятор. Если вы извлекаете входной диск для увеличения расхода, этот вышестоящий корпус необходим.

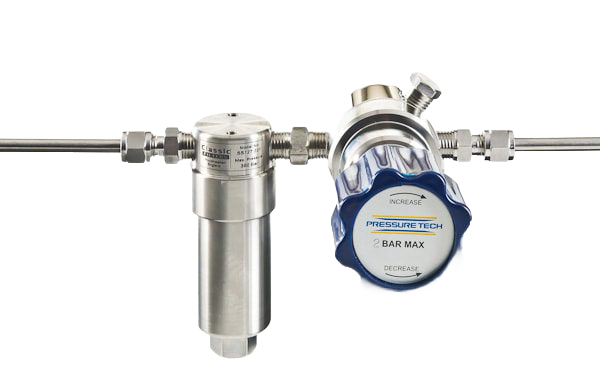

Сборка ниже — одна из наших: корпус фильтра SS127.221 (316L, 350 бар), подключенный непосредственно к регулятору давления.

Почему коалесцирующий, а не только для частиц?

Элемент для частиц улавливает твердые частицы. Коалесцирующий элемент делает это и также удаляет жидкость из газа.

Наши коалесцирующие элементы используют связанное микроволокно из боросиликатного стекла в двух слоях. Газ течет изнутри наружу. Внутренний слой — это высокоэффективная ступень. Мелкие аэрозоли собираются на волокнах, соединяются и увеличиваются. Более грубый внешний слой позволяет жидкости стекать в чашу.

Эффективность составляет до 99,99% для аэрозолей и капель размером 0,1 микрона. Тот же элемент также удаляет частицы, поэтому один корпус выполняет обе задачи на входе регулятора.

Держите корпус правильно

Коалесценция работает только в том случае, если элемент остается вертикальным и жидкость может стекать. Традиционный Т-образный корпус обеспечивает это, но дренаж находится на чаше. Чтобы заменить элемент, сначала необходимо разобрать дренажную трубку.

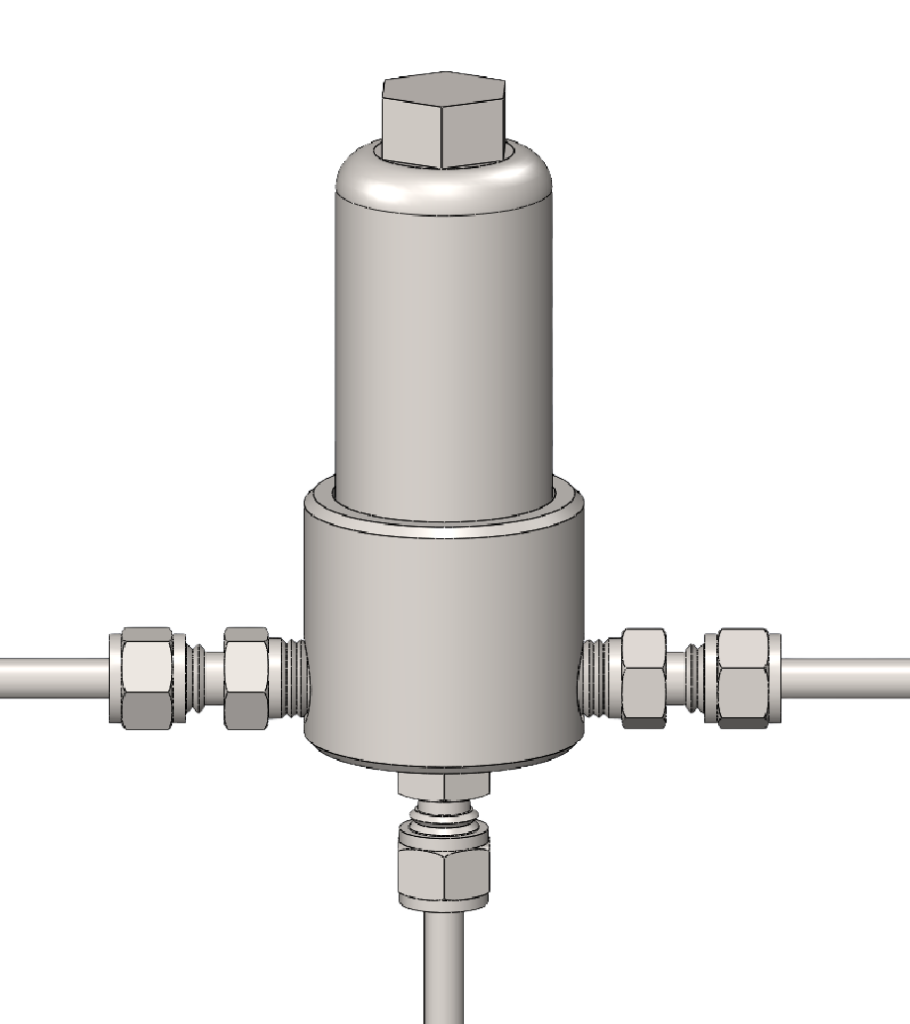

Наши инвертированные коалесцирующие корпуса SV размещают вход, выход и дренаж в головке. Элемент остается вертикальным. Вы обслуживаете чашу, не затрагивая дренажные фитинги. SV117, SV127, SV215 и SV235 доступны со склада.

Для линий 1/8″ и 1/4″ SV117 и SV127 являются обычными отправными точками (нержавеющая сталь 316L, до 350 бар, NPT в стандартной комплектации, BSPT и BSPP по запросу, NACE MR-01-75, PED). Для больших размеров линий можно использовать серии SV215 и SV235.

Если регулятор с пилотным управлением, обратите внимание на серию SS147. Она создана для этой задачи: высокоэффективный коалесцирующий элемент на пилотной подаче, чтобы регулирующий клапан оставался чистым.

Слейте жидкость, иначе она вернется

Коалесцирующий корпус без работающего дренажа — это просто мокрая емкость. Жидкость должна покидать чашу.

На небольшой приборной линии ручного дренажа часто достаточно, если кто-то присутствует. При непрерывной подаче газа установите автоматический дренаж (наши дренажи из нержавеющей стали DN103 и DF105 подключаются непосредственно к дренажному порту корпуса). Если объемы жидкости велики, добавьте дренажную емкость, чтобы чаша не заполнялась между обслуживаниями.

Замените микроволоконный элемент до того, как перепад давления достигнет 0,7 бар. Одноразовые микроволоконные элементы не подлежат очистке. Твердые частицы находятся в глубине материала, а не на поверхности. Наши элементы имеют стандартные размеры, поэтому они также подходят для многих корпусов, которые у вас уже могут быть на заводе.

Что сообщить нам при заказе

Нам нужны те же данные, которые вы уже собираете для регулятора:

• Газ или жидкость, и что в них содержится
• Максимальное давление и температура
• Размер линии и тип порта (NPT, BSPT, BSPP)
• Расход
• Нужно ли удалять аэрозоли, частицы или и то, и другое
• Как часто вы можете его обслуживать

Используйте форму заявки или позвоните нам по телефону +44 (0)1634 724224. Если вы предпочитаете работать на месте, ваш дистрибьютор Classic Filters может подобрать корпус к регулятору, который они уже продают.

Свяжитесь с нами

Если вы производитель регуляторов, дистрибьютор контрольно-измерительных приборов или конечный пользователь с влажным газом на входе, мы можем помочь вам выбрать корпус и класс элемента. Напишите на [email protected].
